Die Qualität eines elektronischen Regaletiketts beginnt bei seinem Displaymodul. Wie scharf der Text ist, wie echt Rot und Gelb wirken, ob das Etikett in der Tiefkühltruhe noch aktualisiert und wie viele Jahre es hält, entscheidet sich vor allem im E-Paper-Modul – durch Tintenfolie, Backplane, Treiberchip und Waveform –, nicht durch das Gehäuse darum herum. Deshalb verwenden unsere Classic-, Lite-, Slim- und Rock-Etiketten Module von nur zwei der führenden chinesischen E-Paper-Modulhersteller, beide auf Basis von E Ink-Tintenfolie, und deshalb ist jede Hauptgröße doppelt bezogen. (Die Swift-Serie, ein OEM-gelabeltes Produkt, das wir vertreiben, nutzt die Modulversorgung ihres eigenen Herstellers.)

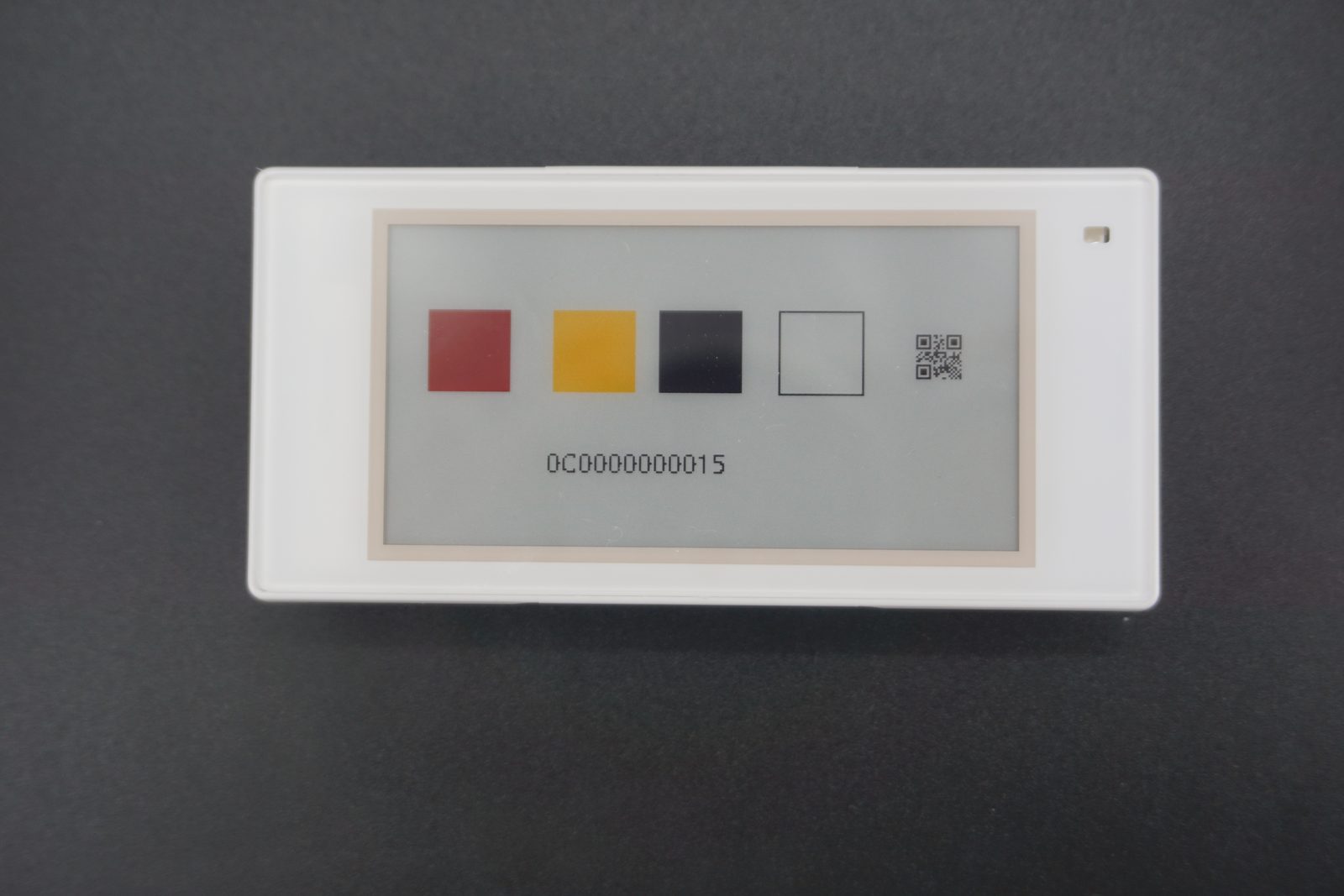

Eine Modulfertigungslinie bei einem unserer Modulhersteller und ein vierfarbiges Etikett aus unserem Sortiment.
Was in einem E-Paper-Displaymodul steckt
Ein E-Paper-Displaymodul ist die komplette Anzeigeeinheit, die in ein Etikett eingebaut wird: alles außer Funkplatine, Batterie und Gehäuse. Jede Schicht beeinflusst, was der Kunde sieht.
| Schicht | Funktion | Was sie beim Etikett bestimmt |
|---|
| Elektronische Tintenfolie | Millionen Mikrozellen oder Mikrokapseln mit geladenen schwarzen, weißen und farbigen Pigmentpartikeln | Kontrast, Farbsättigung, Blickwinkel, Temperaturbereich |
| TFT-Backplane | Eine Dünnschichttransistor-Matrix, die jedes Pixel mit Spannung versorgt | Auflösung, Schärfe kleiner Schrift und Barcodes, Gleichmäßigkeit |
| Treiberchip | Wandelt Bilddaten in die Spannungen für jedes Pixel um | Aktualisierungsverhalten, Stromverbrauch, Unterstützung von Teilaktualisierung |
| Flexible Leiterplatte (FPC) | Verbindet das Panel mit der Leiterplatte des Etiketts | Mechanische Zuverlässigkeit bei Montage und Einsatz |
| Waveform | Die Spannungsfolge, die die Partikel bewegt, für jede Temperatur abgestimmt | Farbtreue, Geisterbilder, Aktualisierungszeit, Verhalten bei niedriger Temperatur |
Zwei Etiketten können auf dem Datenblatt identisch aussehen und sich im Regal doch sehr unterschiedlich verhalten. Der Unterschied liegt meist im Modul: Eine gut abgestimmte Waveform liefert saubere Rot- und Gelbtöne ohne Geisterbilder, und eine gute Backplane hält kleine Schrift und Barcodes scharf. Das kann ein Etikettenhersteller nachträglich nicht korrigieren – deshalb wählen wir zuerst das Modul.
Farbtypen im Überblick
Alle Module unserer beiden Modulhersteller verwenden E Ink-Tintenfolie. Typische Werte aus den Datenblättern unserer Modulhersteller:
| Typ | Farben | Vollaktualisierung | Betriebstemperatur | Ideal für |
|---|
| Schwarz-Weiß | Schwarz, Weiß | Rund 3 s; Teilaktualisierung möglich | 0 bis 50 °C | Häufige Preisänderungen, schnellste Aktualisierung |
| Schwarz-Weiß, Tiefkühl | Schwarz, Weiß | Länger bei niedriger Temperatur | Ab −25 °C | Tiefkühlmöbel, Kühlräume |
| Dreifarbig | Schwarz, Weiß, Rot | Rund 20 s | 0 bis 40 °C | Aktionen in Rot hervorgehoben |
| Vierfarbig | Schwarz, Weiß, Rot, Gelb | Rund 20 s | 0 bis 40 °C | Aktionen und Mitgliederpreise in Rot oder Gelb |
| Vollfarbe | Schwarz, Weiß, Rot, Gelb, Grün, Blau | Rund 20 s | 0 bis 50 °C | Große Beschilderung, Bilder und Markenauftritt |

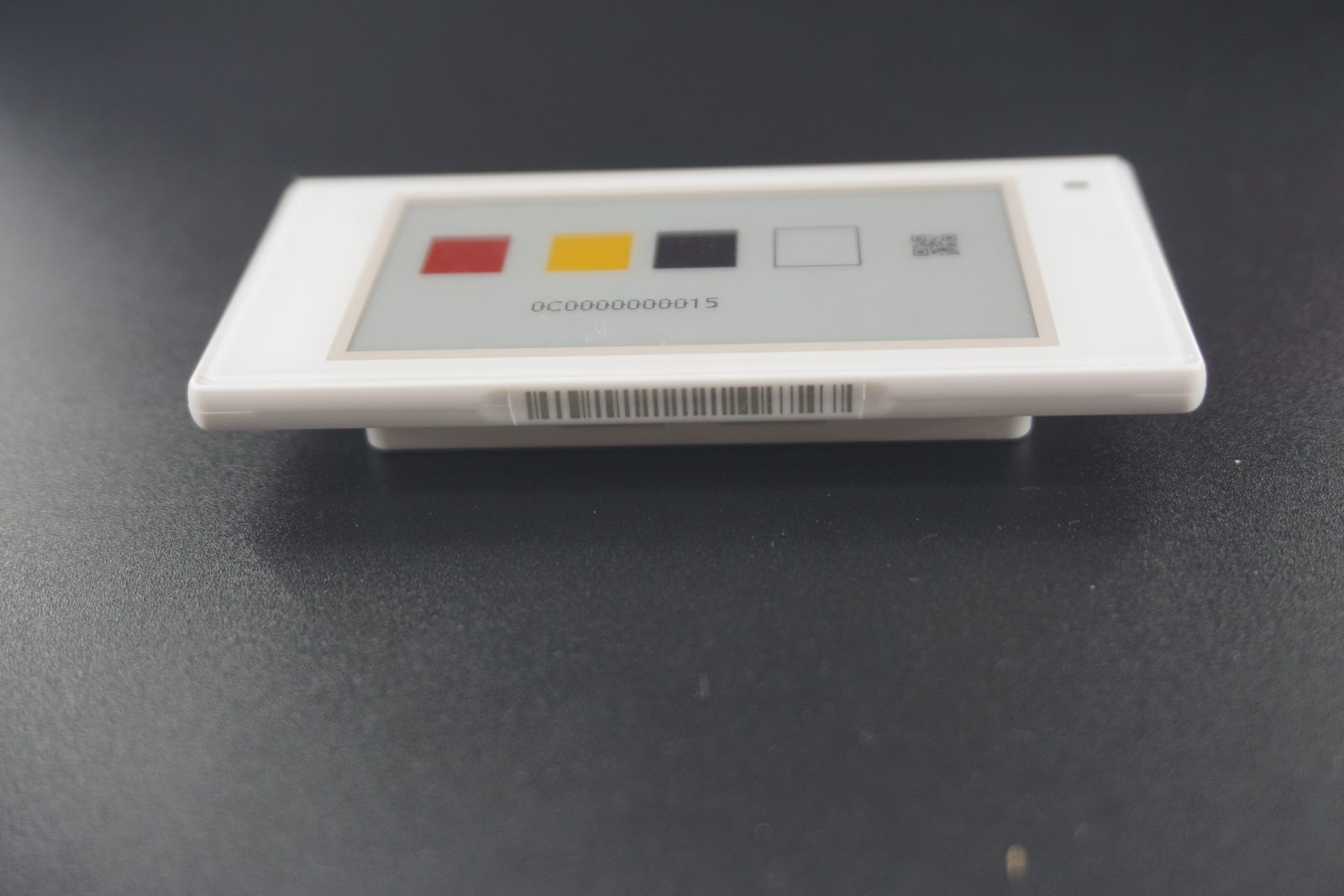

Vierfarbiges E-Paper bleibt auch aus großem Winkel gut lesbar und braucht keinen Strom, um das Bild zu halten.
Farbetiketten aktualisieren langsamer als Schwarz-Weiß-Etiketten, weil die farbigen Partikel eine längere Ansteuerfolge brauchen. Für die meisten Märkte ist das keine Einschränkung: Preise ändern sich wenige Male am Tag, und die Aktualisierung läuft im Hintergrund.
Tiefkühl-, Großformat- und Vollfarbmodule
- Tiefkühlmodule verwenden eine Tieftemperatur-Tinte und -Waveform, damit das Etikett auch in Tiefkühlmöbeln aktualisiert. Unsere Tiefkühletiketten sind für −25 bis +30 °C spezifiziert; siehe Tiefkühletiketten.
- Großformatmodule von 7,5" bis 13,3" und darüber werden für Gangschilder, Aktionstafeln und Türschilder verwendet; siehe E-Paper-Beschilderung.
- Vollfarbmodule (13,3" bis 31,5") zeigen Bilder und Markenfarben auf Beschilderung ganz ohne Hintergrundbeleuchtung.
Unsere zwei Modulhersteller
Wir beziehen Displaymodule von zwei spezialisierten E-Paper-Modulherstellern. Beide gehören zu börsennotierten Konzernen, beide fertigen auf Basis von E Ink-Tintenfolie, und beide decken die Etikettengrößen unserer eigenen Serien ab. Die folgenden Zahlen stammen aus ihren eigenen veröffentlichten Unterlagen.
| Modulhersteller in Jiangxi | Modulhersteller in Dalian und Zhejiang |
|---|
| Gegründet | 2015 | 2005 |
| Mitarbeitende | Rund 1.050 Beschäftigte, davon 183 in F&E | Rund 1.600 Beschäftigte; drei F&E-Zentren |
| Fertigung | Jährliche Auslieferungen auf rund 44 Millionen Module gestiegen | 4 Fertigungsstandorte, 23 Linien, rund 11,7 Millionen Module pro Monat |
| Sortiment | 1" bis 42": Schwarz-Weiß, dreifarbig, vierfarbig, Farbe, flexible und vollständig laminierte Module | 0,97" bis 31,5": Schwarz-Weiß (Standard und Tiefkühl), dreifarbig, vierfarbig, Vollfarbe, flexible und Segmentdisplays |
| Technologie | Eigene Definition von TFT-Backplane und Treiberchip, hauseigenes Waveform-Team; 107 Patente | Eigenes Team für die Waveform-Abstimmung; 88 erteilte Patente |
| Zertifizierungen | ISO 9001, ISO 14001, ISO 45001, QC 080000; nationale grüne Fabrik; nationaler Einzelprodukt-Fertigungschampion | ISO 9001, IATF 16949 (Automobil-Qualitätsmanagement) |

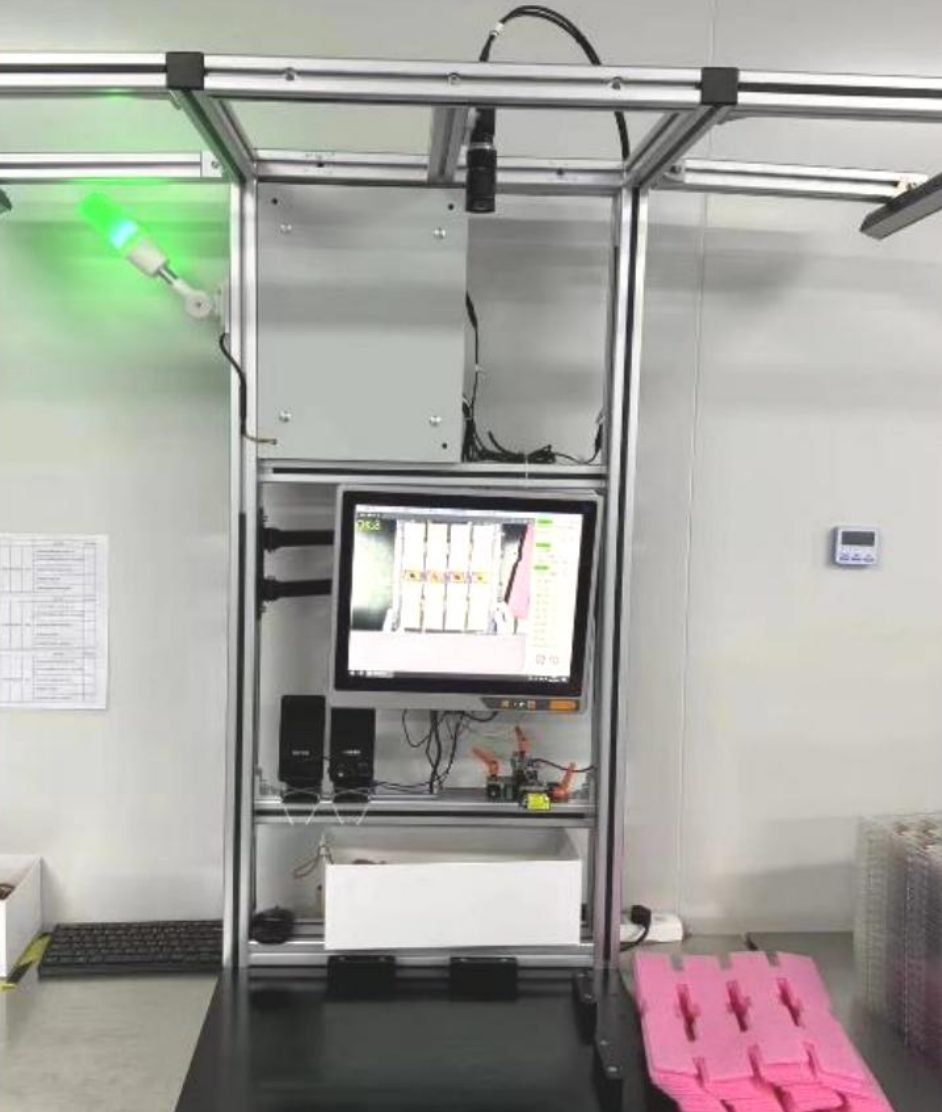

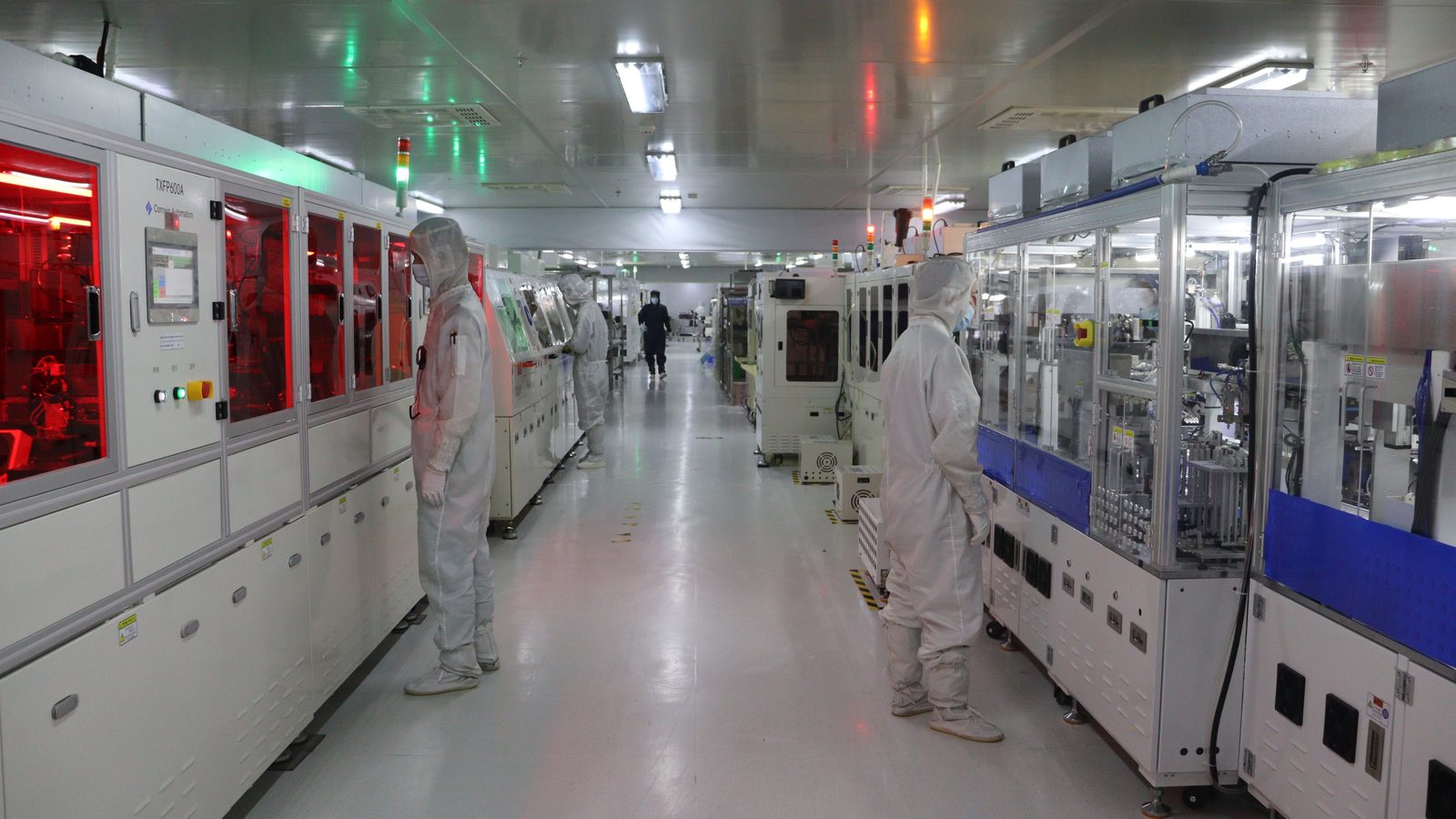

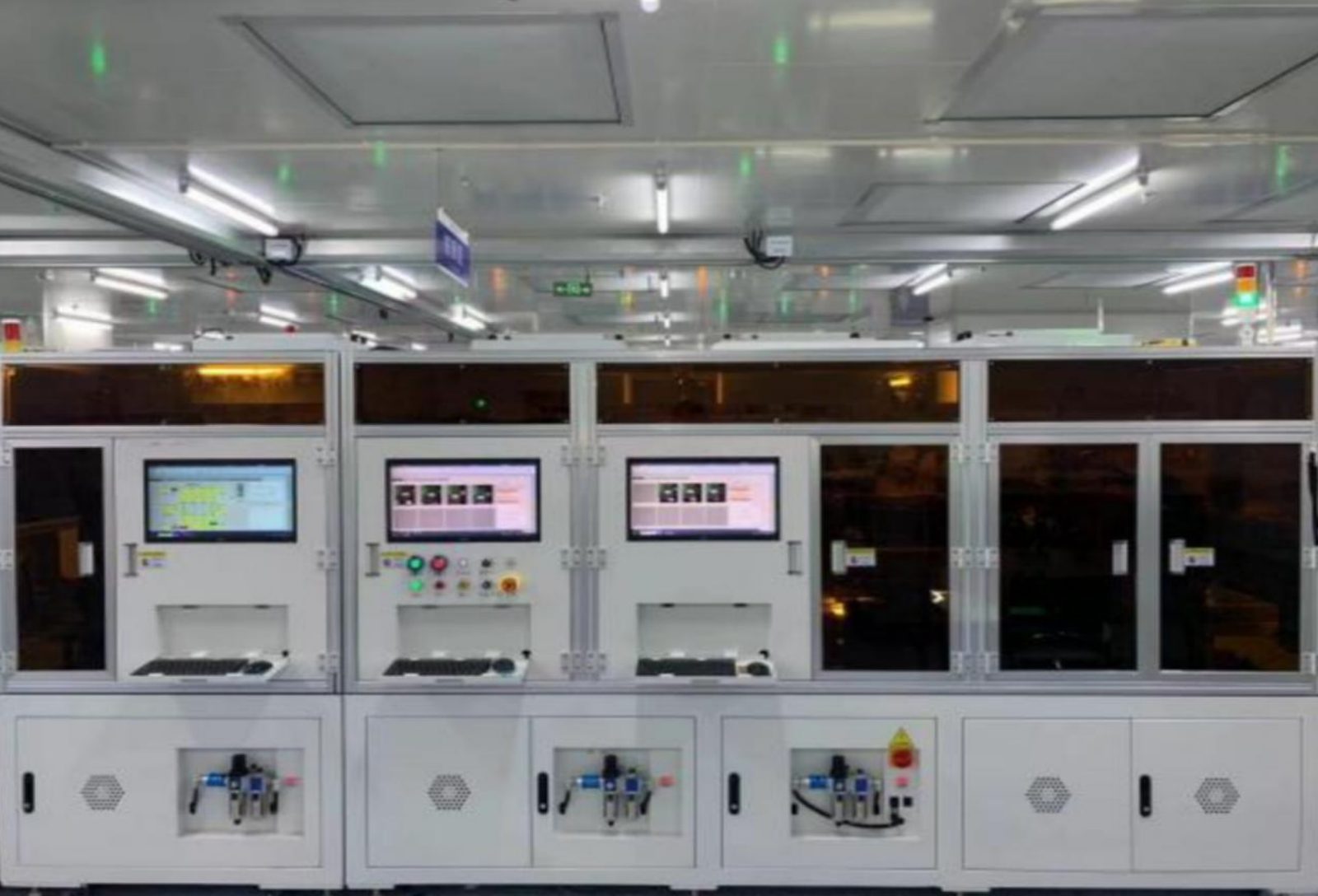

Automatische optische Inspektion, Kameraprüfung beim Verpacken und eine Reinraumlinie bei unseren Modulherstellern.
Warum wir jedes Modul doppelt beziehen
- Versorgungssicherheit. Jede unserer Hauptgrößen ist bei beiden Modulherstellern qualifiziert: Hat einer Engpässe oder lange Lieferzeiten, kann der andere liefern.
- Kapazität. Zusammen fertigen die beiden Hersteller weit über 10 Millionen Module pro Monat, sodass die Modulversorgung nie der Engpass eines Großauftrags ist.
- Gleichbleibende Qualität. Ein Modul wird nur freigegeben, wenn es dieselben Prüfungen an unserem Etikett besteht – egal, von welchem Hersteller es stammt.
- Zugang zu neuer Technologie. Beide Hersteller entwickeln neue Farb-, Tieftemperatur- und Großformatmodule, die wir bewerten, sobald sie in Serie gehen.
So prüfen wir Displaymodule
Module werden an vier Punkten geprüft, bevor und nachdem sie in ein Etikett eingebaut werden:
| Prüfung | Worauf wir achten |
|---|
| Stichprobe im Wareneingang | Jede Modullieferung wird stichprobenartig auf Aussehen, Abmessungen, Zustand des Steckverbinders und Kennzeichnung gemäß Datenblatt geprüft. |
| Einschalten am Etikett | Das Modul wird an einem fertigen Etikett angesteuert: Vollaktualisierung, Farbtestmuster, kleine Schrift und Barcodes, Teilaktualisierung, wo unterstützt. |
| Tieftemperaturtest | Etiketten werden bei niedriger Temperatur aktualisiert, Tiefkühlmodelle unter Tiefkühlbedingungen, um zu bestätigen, dass die Waveform im gesamten spezifizierten Bereich funktioniert. |
| Alterung | Stichproben von Etiketten durchlaufen über längere Zeit wiederholte Aktualisierungszyklen, um Frühausfälle, Geisterbilder oder Farbdrift zu erkennen. |
Diese Prüfungen ergänzen die Linientests unter Prüfung und Qualität; die Montage des Etiketts selbst ist unter SMT und Montage und Partnerfabriken beschrieben.
FAQ
Verwenden Ihre Etiketten E Ink-Displays?
Ja. Die Displaymodule unserer Classic-, Lite-, Slim- und Rock-Etiketten werden von zwei spezialisierten Modulherstellern gefertigt und verwenden E Ink-Tintenfolie.
Was ist der Unterschied zwischen drei- und vierfarbigen Etiketten?
Dreifarbige Etiketten zeigen Schwarz, Weiß und Rot; vierfarbige ergänzen Gelb. Beide aktualisieren in rund 20 Sekunden und arbeiten von 0 bis 40 °C; vierfarbige bieten eine zweite Hervorhebungsfarbe für Aktionen oder Mitgliederpreise.
Wie kalt darf es für ein Tiefkühletikett werden?
Unsere Tiefkühletiketten sind für −25 bis +30 °C spezifiziert. Sie verwenden ein Tieftemperaturmodul und eine Waveform, die für Tiefkühlmöbel ausgelegt sind.
Wie lange hält ein E-Paper-Display?
Das Display selbst hält in der Regel länger als die Batterie: Unsere Modulhersteller geben für Standard-Schwarz-Weiß-Module 7 bis 10 Jahre und für Farbmodule 5 bis 7 Jahre normalen Gebrauchs an. Die Batterielebensdauer steht auf der jeweiligen Produktseite.
Können wir das Modul oder den Farbtyp vorgeben?
Ja. Nennen Sie uns Größe, Farbtyp und Temperaturbereich; bei Projekten mit besonderen Anforderungen empfehlen wir ein Modul und testen es zunächst an einem Musteretikett.
Vergleichen Sie Displays? Fordern Sie Muster in Schwarz-Weiß, dreifarbig und vierfarbig an und sehen Sie den Unterschied in Ihrem eigenen Regal – oder starten Sie mit einem
ESL-Demo-Kit.
